ກະດານ HDI , ຄວາມຫນາແຫນ້ນສູງເຊື່ອມຕໍ່ກັນ ແຜ່ນວົງຈອນພິມ
ກະດານ HDI ແມ່ນຫນຶ່ງໃນເຕັກໂນໂລຢີທີ່ເຕີບໂຕໄວທີ່ສຸດໃນ PCBs ແລະປະຈຸບັນມີຢູ່ໃນ ABIS Circuits Ltd.
ກະດານ HDI ມີຕາບອດແລະ / ຫຼືຝັງຜ່ານທາງ, ແລະປົກກະຕິແລ້ວມີ microvias ຂອງ 0.006 ຫຼືເສັ້ນຜ່າກາງຂະຫນາດນ້ອຍກວ່າ.ພວກເຂົາມີຄວາມຫນາແຫນ້ນຂອງວົງຈອນສູງກວ່າແຜ່ນວົງຈອນແບບດັ້ງເດີມ.

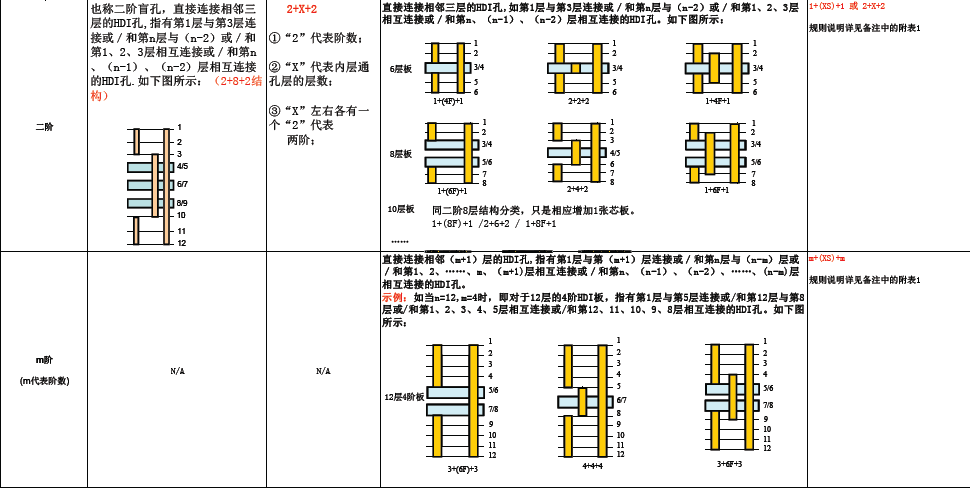

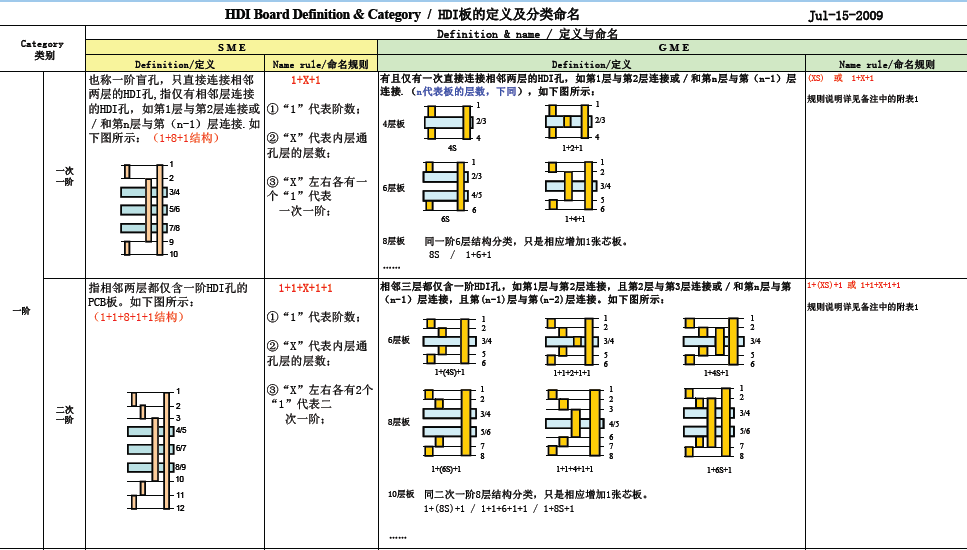

ມີ 6 ປະເພດທີ່ແຕກຕ່າງກັນຂອງ ກະດານ HDI PCB , ຈາກພື້ນຜິວໄປຫາຫນ້າດິນໂດຍຜ່ານຮູ, ມີຂຸມຝັງແລະຜ່ານຮູ, ສອງຫຼືຫຼາຍຊັ້ນ HDI ທີ່ມີໂດຍຜ່ານຮູ, substrates passive ໂດຍບໍ່ມີການເຊື່ອມຕໍ່ໄຟຟ້າ, ການນໍາໃຊ້ຄູ່ຊັ້ນ ໂຄງສ້າງສະລັບຂອງໂຄງສ້າງ coreless ແລະໂຄງສ້າງ coreless ໃຊ້ຄູ່ຊັ້ນ.
ແຜ່ນວົງຈອນພິມດ້ວຍເຕັກໂນໂລຊີ HDI ເຕັກໂນໂລຊີຂັບເຄື່ອນຜູ້ບໍລິໂພກ in-pad ຜ່ານຂະບວນການສະຫນັບສະຫນູນເຕັກໂນໂລຊີຫຼາຍໃນຊັ້ນຫນ້ອຍ, ພິສູດວ່າຂະຫນາດໃຫຍ່ບໍ່ແມ່ນສະເຫມີໄປທີ່ດີກວ່າ.ນັບຕັ້ງແຕ່ທ້າຍຊຸມປີ 1980, ພວກເຮົາໄດ້ເຫັນກ້ອງວິດີໂອນໍາໃຊ້ຫມຶກຂະຫນາດນະວະນິຍາຍ, ຫຍໍ້ລົງໃຫ້ພໍດີກັບມືຂອງທ່ານ.ຄອມພິວເຕີມືຖືແລະການເຮັດວຽກຢູ່ເຮືອນມີເຕັກໂນໂລຢີທີ່ກ້າວຫນ້າ, ເຮັດໃຫ້ຄອມພິວເຕີໄວຂຶ້ນແລະເບົາກວ່າ, ເຮັດໃຫ້ຜູ້ບໍລິໂພກສາມາດເຮັດວຽກຫ່າງໄກສອກຫຼີກໄດ້ຈາກທຸກບ່ອນ. ເຕັກໂນໂລຢີ HDI ແມ່ນເຫດຜົນຕົ້ນຕໍສໍາລັບການປ່ຽນແປງເຫຼົ່ານີ້.ຜະລິດຕະພັນມີຫນ້າທີ່ເພີ່ມເຕີມ, ນ້ໍາຫນັກເບົາແລະປະລິມານຂະຫນາດນ້ອຍກວ່າ.ອຸປະກອນພິເສດ, ອົງປະກອບຈຸນລະພາກແລະວັດສະດຸບາງໆເຮັດໃຫ້ຜະລິດຕະພັນເອເລັກໂຕຣນິກສາມາດຫົດຕົວໃນຂະຫນາດໃນຂະນະທີ່ຂະຫຍາຍເຕັກໂນໂລຢີ, ຄຸນນະພາບແລະຄວາມໄວ. Vias ໃນຂະບວນການ pad ແຮງບັນດານໃຈຈາກເທກໂນໂລຍີຕິດພື້ນຜິວໃນທ້າຍຊຸມປີ 1980 ໄດ້ຍູ້ຂີດຈຳກັດຂອງ BGA, COB, ແລະ CSP ໃຫ້ເປັນຮູບສີ່ຫຼ່ຽມມົນນ້ອຍກວ່າ.ໃນ pad ຜ່ານຂະບວນການອະນຸຍາດໃຫ້ vias ໄດ້ຖືກຈັດໃສ່ໃນດ້ານຂອງ pad ແປໄດ້.ຮູຜ່ານແມ່ນ plated ແລະເຕັມໄປດ້ວຍ epoxy conductive ຫຼືບໍ່ເປັນ conductive, ຫຼັງຈາກນັ້ນກວມເອົາແລະ plated ເພື່ອເຮັດໃຫ້ເຂົາເຈົ້າເກືອບເບິ່ງບໍ່ເຫັນ. ມັນຟັງຄືງ່າຍດາຍ, ແຕ່ມັນໃຊ້ເວລາສະເລ່ຍແປດຂັ້ນຕອນເພີ່ມເຕີມເພື່ອເຮັດສໍາເລັດຂະບວນການທີ່ເປັນເອກະລັກນີ້.ອຸປະກອນທີ່ເປັນມືອາຊີບແລະນັກວິຊາການທີ່ໄດ້ຮັບການຝຶກອົບຮົມດີເອົາໃຈໃສ່ກັບຂະບວນການເພື່ອບັນລຸຄວາມສົມບູນແບບທີ່ເຊື່ອງໄວ້ໂດຍຜ່ານຮູ. ໂດຍຜ່ານປະເພດການຕື່ມ ມີຫຼາຍປະເພດທີ່ແຕກຕ່າງກັນຂອງອຸປະກອນການຕື່ມໂດຍຜ່ານຮູ: epoxy ທີ່ບໍ່ແມ່ນ conductive, epoxy conductive, ທອງແດງ, ເຕີມເງິນ, ແລະແຜ່ນ electrochemical.ສິ່ງເຫຼົ່ານີ້ຈະເຮັດໃຫ້ຂຸມທີ່ຝັງຢູ່ໃນດິນຮາບພຽງຖືກ soldered ຢ່າງສົມບູນກັບດິນປົກກະຕິ.ການເຈາະ, ຕາບອດຫຼືຝັງຜ່ານທາງ, ການຕື່ມ, ແຜ່ນແລະຊ່ອນຢູ່ພາຍໃຕ້ແຜ່ນ SMT.ການປຸງແຕ່ງປະເພດຂອງໂດຍຜ່ານຂຸມນີ້ຮຽກຮ້ອງໃຫ້ມີອຸປະກອນພິເສດແລະໃຊ້ເວລາຫຼາຍ.ຮອບການຂຸດເຈາະຫຼາຍແລະການຂຸດເຈາະເລິກທີ່ຄວບຄຸມໄດ້ເພີ່ມເວລາການປຸງແຕ່ງ. HDI ລາຄາປະຫຍັດ ເຖິງແມ່ນວ່າຂະຫນາດຂອງບາງຜະລິດຕະພັນບໍລິໂພກໄດ້ຫຼຸດລົງ, ຄຸນນະພາບຍັງເປັນປັດໃຈຜູ້ບໍລິໂພກທີ່ສໍາຄັນທີ່ສຸດຫຼັງຈາກລາຄາ.ການນໍາໃຊ້ເທກໂນໂລຍີ HDI ໃນການອອກແບບ, 8-layer through-hole PCB ສາມາດຫຼຸດລົງເປັນ 4-layer HDI micro-hole technology package PCB.ຄວາມສາມາດໃນການສາຍໄຟຂອງ PCB 4 ຊັ້ນ HDI ທີ່ໄດ້ຮັບການອອກແບບດີສາມາດບັນລຸຫນ້າທີ່ດຽວກັນຫຼືດີກວ່າເປັນ PCB 8 ຊັ້ນມາດຕະຖານ. ເຖິງແມ່ນວ່າຂະບວນການ microvia ເພີ່ມຄ່າໃຊ້ຈ່າຍຂອງ HDI PCB, ການອອກແບບທີ່ເຫມາະສົມແລະການຫຼຸດຜ່ອນຈໍານວນຂອງຊັ້ນສາມາດຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຄ່າໃຊ້ຈ່າຍຂອງຕາລາງນິ້ວຂອງວັດສະດຸແລະຈໍານວນຂອງຊັ້ນ. ສ້າງກະດານ HDI ທີ່ບໍ່ ທຳ ມະດາ ການຜະລິດ HDI PCB ສົບຜົນສໍາເລັດຮຽກຮ້ອງໃຫ້ມີອຸປະກອນແລະຂະບວນການພິເສດ, ເຊັ່ນ: ການເຈາະ laser, ການສຽບ, ການຖ່າຍຮູບໂດຍກົງ laser, ແລະວົງຈອນ lamination ຢ່າງຕໍ່ເນື່ອງ.ເສັ້ນກະດານ HDI ແມ່ນບາງກວ່າ, ໄລຍະຫ່າງແມ່ນນ້ອຍກວ່າ, ວົງແຫວນແຫນ້ນກວ່າ, ແລະວັດສະດຸພິເສດທີ່ບາງກວ່າຖືກນໍາໃຊ້.ເພື່ອປະສົບຜົນສໍາເລັດໃນການຜະລິດກະດານປະເພດນີ້, ຕ້ອງໃຊ້ເວລາເພີ່ມເຕີມແລະການລົງທຶນຂະຫນາດໃຫຍ່ໃນຂະບວນການຜະລິດແລະອຸປະກອນ. ເຕັກໂນໂລຊີການເຈາະ laser ການເຈາະຮູຈຸນລະພາກທີ່ນ້ອຍທີ່ສຸດຊ່ວຍໃຫ້ມີເຕັກນິກຫຼາຍຂື້ນເພື່ອໃຊ້ໃນດ້ານຂອງກະດານວົງຈອນ.ການນໍາໃຊ້ beam ທີ່ມີເສັ້ນຜ່າສູນກາງ 20 microns (1 mil), beam ທີ່ມີຜົນກະທົບສູງນີ້ສາມາດເຈາະຂອງໂລຫະແລະແກ້ວທີ່ຈະເປັນຂະຫນາດນ້ອຍໂດຍຜ່ານຮູ.ຜະລິດຕະພັນໃຫມ່ໄດ້ປະກົດຕົວ, ເຊັ່ນ: laminates ການສູນເສຍຕ່ໍາແລະວັດສະດຸແກ້ວເອກະພາບທີ່ມີຄວາມຄົງທີ່ dielectric ຕ່ໍາ.ວັດສະດຸເຫຼົ່ານີ້ມີຄວາມຕ້ານທານຄວາມຮ້ອນສູງສໍາລັບການປະກອບທີ່ບໍ່ມີທາດນໍາແລະອະນຸຍາດໃຫ້ໃຊ້ຮູຂະຫນາດນ້ອຍກວ່າ. ການເຄືອບແຜ່ນ HDI ແລະວັດສະດຸ ເທກໂນໂລຍີ multilayer ຂັ້ນສູງຊ່ວຍໃຫ້ຜູ້ອອກແບບສາມາດເພີ່ມຄູ່ຊັ້ນເພີ່ມເຕີມຕາມລໍາດັບເພື່ອສ້າງເປັນ PCB ຫຼາຍຊັ້ນ.ການນໍາໃຊ້ເຄື່ອງເຈາະເລເຊີເພື່ອສ້າງຮູໃນຊັ້ນໃນຊ່ວຍໃຫ້ການໃສ່ແຜ່ນ, ການຖ່າຍຮູບ, ແລະ etching ກ່ອນທີ່ຈະກົດ.ຂະບວນການເພີ່ມນີ້ເອີ້ນວ່າການກໍ່ສ້າງຕາມລໍາດັບ.ການຜະລິດ SBU ໃຊ້ທາງຜ່ານທີ່ເຕັມໄປດ້ວຍແຂງເພື່ອໃຫ້ການຄຸ້ມຄອງຄວາມຮ້ອນທີ່ດີກວ່າ
